SRC系列ICT

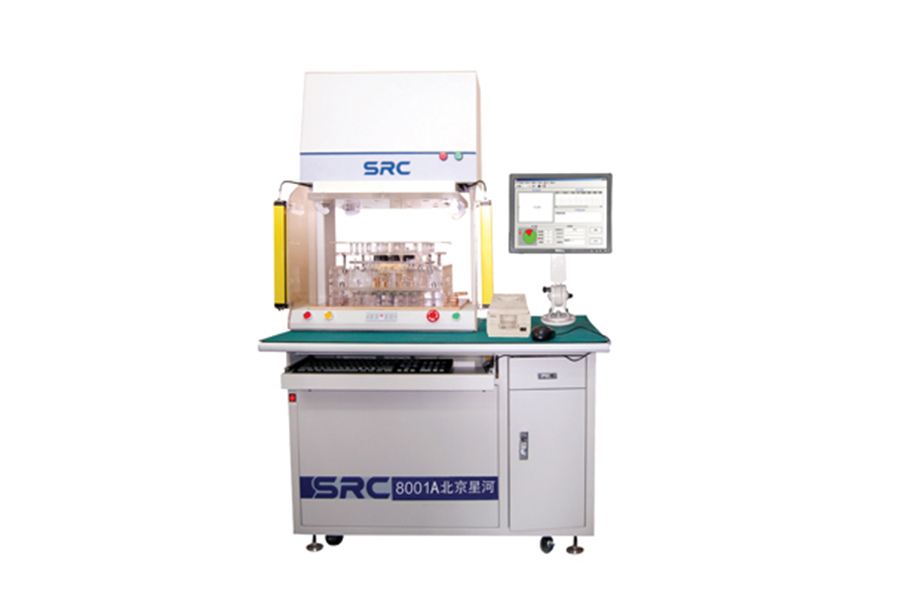

SRC8001A/SRC8001系列是超高速、網絡化在線測試儀
SRC8001A/SRC8001系列產品性能特點：
★ Windows全中文簡體/英文操作系統，軟件友好，運行穩定、安全、可靠，便于操作！
● 配備光電保護功能，給予操作者最大限度的安全保護。
● 超強的兼容性：市場各主流ICT機型治具（針床）、程序均能自由兼容和轉換。
★ 采用獨立CPU嵌入式處理器，提高了測試精度和穩定性。
★ 雙通道高速同步采集技術，大大提高了測試速度。
★ 采用DDS信號源，不需校準，頻率精度高。
★ 模塊化硬件設計及可編程測試方法，使功能擴展更加方便。
● 密碼保護功能：數據有管理員、工程師和操作工三個級別，使數據管理安全可靠。
★ 采用數據庫管理，方便數據的存取和統計。數字、圖表、曲線等豐富的統計功能，提供改進工藝和質量管理的最可靠數據。
★ 全自動放電功能，對電路板或部件進行測試前后的放電，以保護系統及被測產品。
● 采用四針八線測試技術，排除引線電阻及探針接觸電阻，使微電阻測試更加穩定。
● 極高的測試覆蓋率和分辨率，可測光電耦合器、電位器、接插件等器件。
★ 每步高達8針隔離，對元器件提供最佳、最高效率的測試條件。
● 完善的自檢功能：可對AC、DC、通道板、信號板、I/O卡等進行檢查，其結果可自動顯示是否正常及不良內容，使設備達到最穩定的運行狀態，保障工作前設備永處良好。
● 條碼輸入：將PCB的編號用條碼掃描，可以存儲測試結果，為生產或維修管理提供數據。
● 可對柔性電路板(FPC板)測試，線材及焊接器件測試。
● 自由選擇擴充：標準點數320點，可依需要增配到2496點（128點/塊開關板），滿足生產線不同產品的測試需求。
規 格 說 明
測試點數: 標準配置320點，可擴充到2496點，開關板以64點/塊為單位增設開/短路測試
1、測試方法：分組掃描
2、編程方法：自動學習
3、測試閥值：5Ω～80Ω可編程
4、測試電流：≤10mA
5、測試速度：1024點＜1s (全開路)
測試電壓：-10～+5V之間連續可調（繼電器開關板為-10V～+10V）
測試電流：0.1μA～10mA可編程（CMOS開關板為0.1μA～20mA）
測試速度：平均10ms每步
電阻測試：0.1Ω～40MΩ 小于1Ω時，可分辨到10mΩ，大于1Ω為±3％
電容測試測試范圍：5pF～40mF，測試精度：±5％
電 感1μH～250H ±5%
跳 線測試閥值：1Ω～100Ω可設定，測試電壓：2.5V
PN結正向?qū)ㄌ匦?0V～5 V
二極管PN結曲線測試、正反向壓降測試
三極管①通斷測試 ②極性測試bce三針測式 ③β值測量
電壓RELAY開關板最高200V（選配），對于CMOS開關板最高10V
穩壓管RELAY開關板≤18V（選配），CMOS開關板為0～12V
頻率測試 0.1Hz～50MHz (選件) ±0.1％
數字晶體管250mv-10v 激勵電流10mA
普通晶體管β值 1～1000，≤10mA驅動電流 ±5%
光電藕合器1mA～10mA驅動 0.01V～2.5v變化量
多管腳器件光電藕合器、場效應管、可控硅、電位器、繼電器、接插件等
驅動電流0～10mA 驅動電壓0～10V
極性電容三針測量：1μF～40mF（金屬外殼）
IC管腳PN結掃描、電壓感應測試、三針電壓掃描
自動隔離隔離方法：自動/人工設置，隔離點數：最多8點/步
隔離電流：0～10mA CMOS開關板10mA
自動放電功能 測試前，雙針或全板放電。CMOS放電電壓＜15V，Relay放電電壓＜220V
主控計算機品牌計算機 內存：256M以上， 硬盤：80G, CPU:塞揚2.66G以上
氣動壓床含光電保護功能，探針接觸情況自動檢查能力，
最大可測PCB 500mm×390mm×100mm
最大行程150mm 最大壓力：3925N（0.5Mpa）
安裝條件
1.電源：AC220V（1±10％） 50Hz±5％
2.接地：靜電接地
3.環境：溫度10℃～35℃
4.氣源：0.4～0.6MPa
5.濕度：30％RH~80％RH
6.外型尺寸：1000mm×800mm×1600mm
可擴展的功能測試項：
1、震動器：
手機震動器的測試，測試轉動與否
2、壓敏電阻：
測試壓敏電阻的好壞，精度±5%
3、光敏器件：
測試光敏器件的好壞。
4、霍爾元件：
測試霍爾器件功能的好壞。
5、測頻率：
測量頻率值。對待測點進行頻率測試，被測信源為小交流信號(幅
值1-8V)或TTL信號。
6、測電壓（0-10V）：
測量輸出的交、直流電壓，可測試帶直流輸入的平均值或峰峰值，
或交流信號的峰峰值
7、測電流：
輸出一直流電壓，測量輸出的電流，測試范圍0~80mA，精度±
10%
8、靜態電流：
測量被測對象未工作時的微安級的靜態電流，
9、程控電源：
可按客戶需求定制電源
10、多路程控電源：
同時提供三路電壓和一路恒流。
11、信號調理板：
專門設計應用于微小電壓，電流信號檢測的信號調理板，具有動
態濾波器，可使用軟件設置特定頻率的信號進行測量。
12、LED測試（RGB）：
專門用于測量LED的亮度（待測LED的亮度對應的頻率）和顏色。
13、LED亮度：
采用專用亮度測試模塊，將LED發光的RGB分量分別加以測量，
以達到檢測LED亮度（RGB和分量絕對值的總和）目的，或通過攝像頭抓圖的方式，來測量
LED的分量和亮度、顏色等。
14、大電流測LED：
通過大電流測試模塊來測量亮度。
15、GPIB測試：
軟件提供連接、控制GPIB設備的接口，可以指令形式來控制
GPIB設備進行相應的操作，如發送電壓（程控電源）、測試頻率
（示波器）等。
16、IIC通訊模塊
采用模塊化設計，用于測試IIC接口設備，可根據IIC設備的不
同，編輯不同的測試步進行測試。
17、FIN668功能測試
專用FIN668芯片測試模塊。
18、TVS測試
用于測試TVS器件的擊穿電壓，反向漏電流等。
|
