5G基站是5G網絡的核心設備，提供無線覆蓋，實現有線通信網絡與無線終端之間的無線信號傳輸。
天線振子、濾波器、環形器、電路板是基站的關鍵器件。星河科技2018年推出相關的視覺檢測設備。可以檢測環形器的PIN針歪斜、距離測量、焊點檢測、平面度檢測、二維碼讀取、MES、平面度檢測、殘膠檢測；可以測量濾波器的尺寸、平面度、高度、同心度；可以做外觀缺陷檢測及電性能測試及稱重；可以測量天線振子線寬、斷線、外觀缺陷檢測二維碼讀取、MES等等
通用視覺檢測平臺GOI（General Optical Inspection）是星河科技首創的綜合性機器視覺檢測平臺。平臺可配合星河科技的功能檢測卡，實現擴展功能檢測，滿足多種檢測需求，為客戶提供一體化整體解決方案；可與用戶的MIS、ASP、ARP等數據綜合管理系統，實現實時傳輸、驗證通訊，便于產品追溯、流程跟蹤；可與機械手、PLC等多種自動化設備通訊，實現自動產線的無人化檢測作業等等；

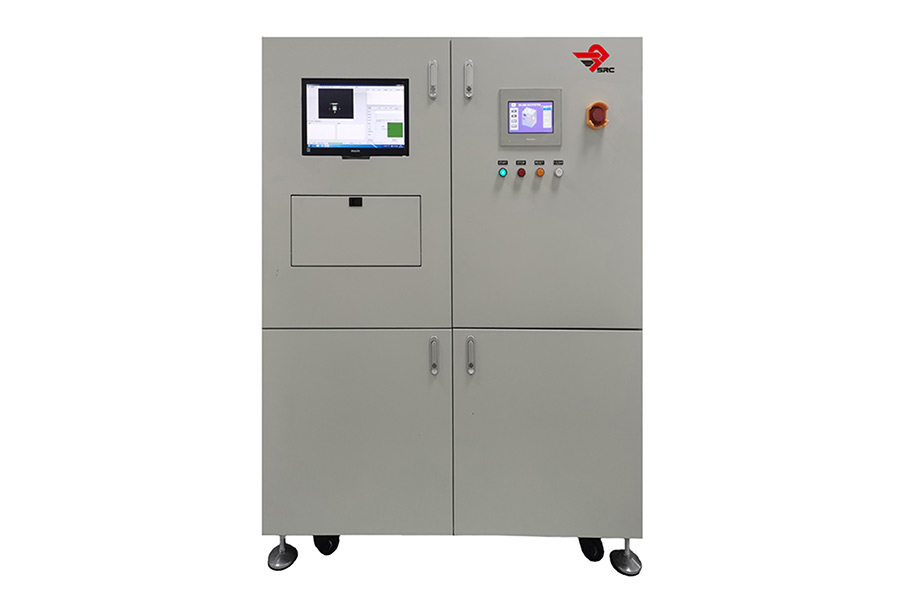

一、產品名稱：5G器件檢測儀（圖示以環形器檢測為例）
二、產品尺寸：1900（L）*1300(W)*1700(H)
三、性能、特點

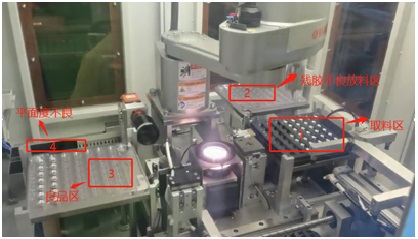

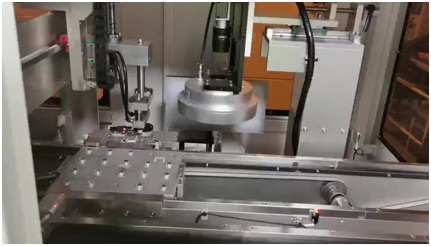

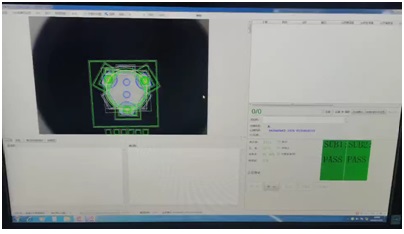

1．平面度/針位/殘膠檢測
檢測原理：
⑴檢測PIN是否歪斜：通過檢測三個PIN針兩兩之間的距離、三個PIN針到底面圓心的距離，精度范圍（±0.08mm）。
⑵平面度檢測:檢測三PIN與基準面的高度誤差，產品的三個PIN針相對于基準面的差值在±0.08mm之內為良品，反之為不良
⑶殘膠檢測:通過中角度和低角度拍照，利用滑窗鎖定殘膠位置，再通過二值化圖像對比進行判斷。

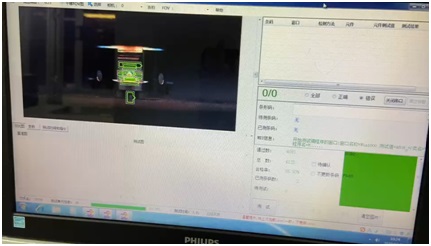

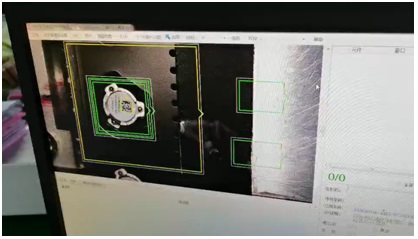

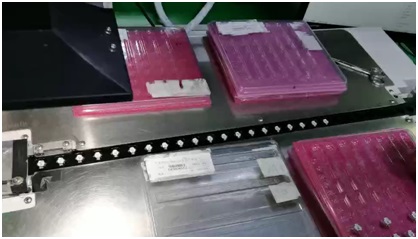

2．編帶機掃碼/角度方向檢測
檢測原理：
⑴掃碼：掃碼并上傳數據至MES系統，通過MES判斷是否混工單和混工序；
⑵檢測產品方向：產品有三個方向，當放錯120°即會報錯，同時可以兼顧標簽貼的是否歪斜，歪斜檢測精度±20°

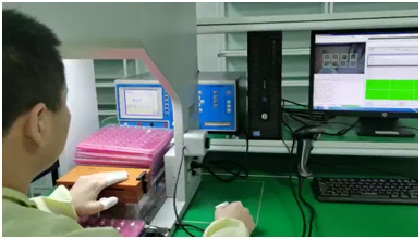

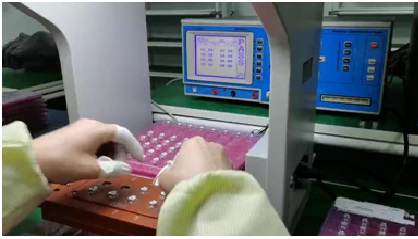

3．高壓測試
檢測原理：
高壓測試：打高壓的設備檢測完產品，GOI讀取高壓測試結果，GOI再進行掃碼，將高壓結果和掃碼結果匹配后上傳至MES系統，MES判斷是否過站。
4．焊點檢測
檢測原理

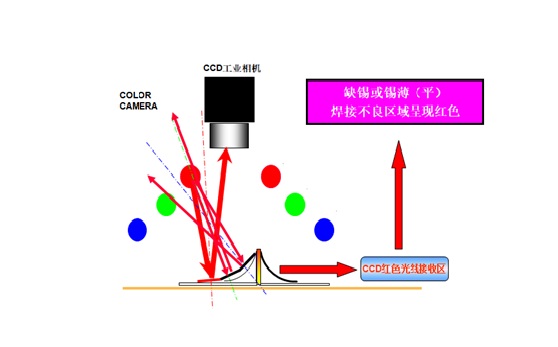

多角度光反射原理----紅光反射

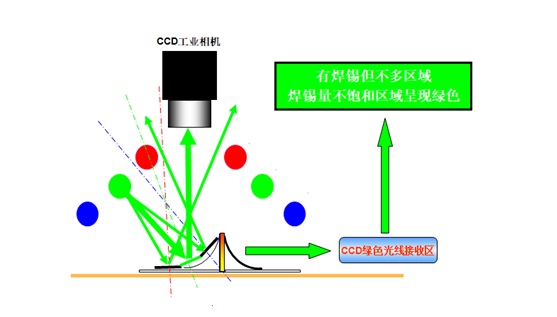

多角度光反射原理----綠光反射

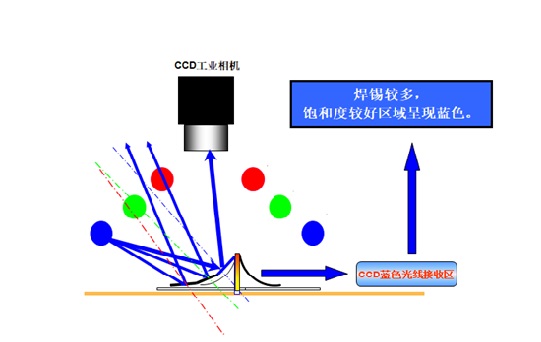

多角度光反射原理----藍光反射

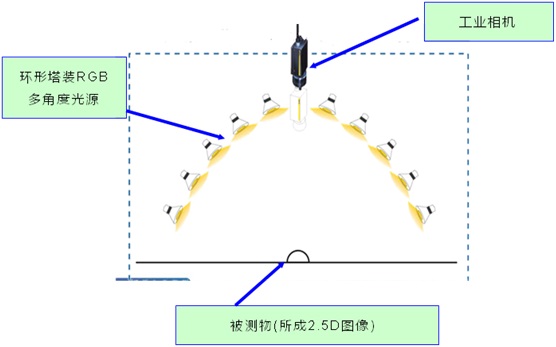

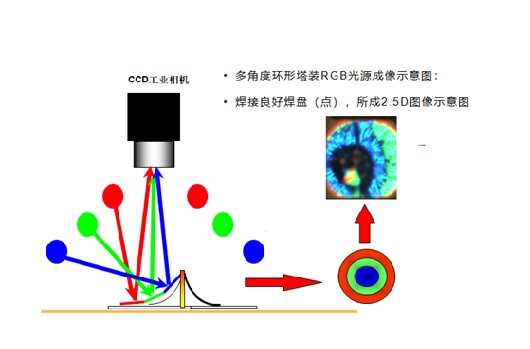

RGB三色多角度光綜合反射成像

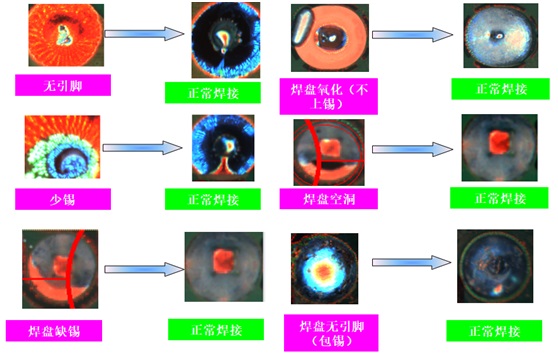

不良焊點圖

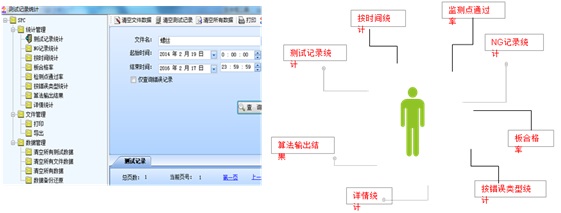

5．統計界面
選中統計項，點擊查詢，查詢后，可點擊導出按鈕，導出查詢數據。
